Kapptimal: gratis verktøy for å kappe plater med minst mulig svinn

En finerplate på 125 × 250 cm koster fort mellom 500 og 1 500 kr. Legger du delene dårlig ut, trenger du én plate ekstra, og da har en halvtimes planlegging spart deg mer enn de fleste rabattkoder.

Problemet er at planleggingen er kjedelig og lett å gjøre feil. Det er dette Kapptimal gjør: du legger inn delene du skal ha, og verktøyet regner ut hvordan de skal plasseres.

Slik fungerer det

Legg inn delene. Rektangler er det vanlige, men du kan også legge inn sirkler med diameter, og friformer ved å klikke ut punkter i et rutenett der hver rute er 5 cm. Hver del får navn og antall, så «Sidevange × 2» blir stående som det i både skjema og kappliste.

Legg inn platene. Mål, tykkelse, pris per plate og hvor mange du har. Lar du antallet stå tomt, regner verktøyet med ubegrenset lager, noe som er greit når du ennå ikke har kjøpt.

Eller hent dem fra materialbiblioteket. Knappen «Importer fra Materialpriser» henter finerplatene rett fra prisbasen bak dette nettstedet, med mål, tykkelse, pris og selger utfylt. Du sorterer på pris, huker av de du vurderer, og de legger seg i platelageret. Det er den raskeste veien fra «hva koster dette» til «hvor mange plater trenger jeg».

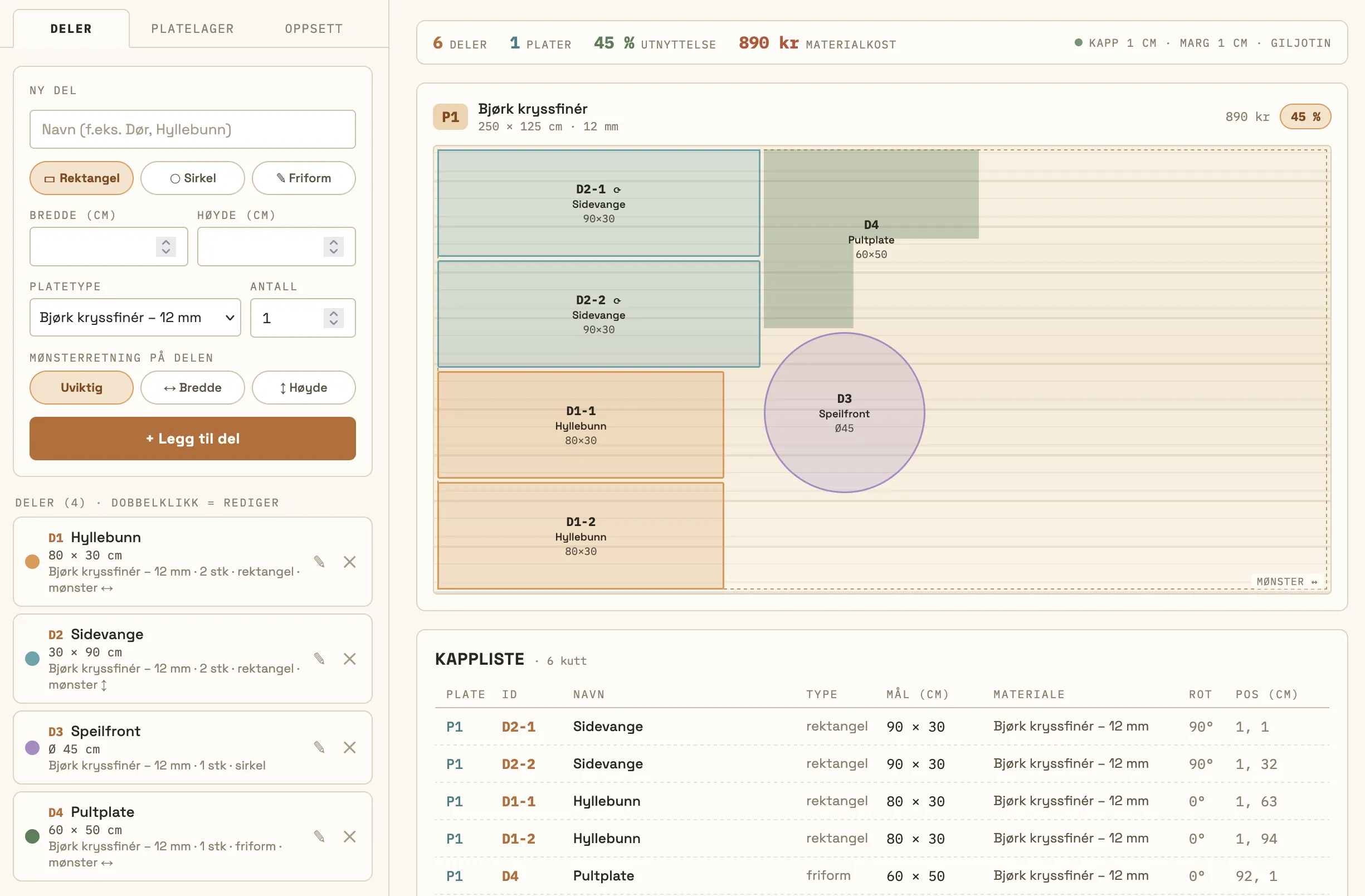

Få kappskjemaet. Verktøyet plasserer delene, viser hver plate med delene tegnet inn, og oppgir både utnyttelsesgrad i prosent og hva materialet koster.

Toppen av skjermen oppsummerer hele jobben: antall deler, hvor mange plater det blir, utnyttelsesgraden og materialkostnaden. Endrer du en del eller et innstillingsvalg, oppdaterer tallene seg med én gang, så du ser umiddelbart om endringen sparte deg en plate eller ikke.

Giljotinkutt, og hvorfor det er valget som betyr mest

Under Oppsett velger du mellom giljotin (platesag) og fri plassering. Det er ikke en finesse, det avgjør om skjemaet er mulig å følge med verktøyet du har.

Et giljotinkutt går tvers gjennom hele plata, fra kant til kant. Det er slik en platesag, en sirkelsag på skinne eller en bordsag arbeider: du kan ikke stoppe midt i og svinge. Hvert kutt deler det du har i to biter, og hver av dem kan deles videre på samme måte.

Konsekvensen er at delene må kunne legges ut i et mønster som lar seg dele opp i en rekke rette kutt gjennom hele emnet. Det utelukker en del pakkinger som ellers ville vært mer effektive, for eksempel en liten del som ligger inneklemt inne i et område omgitt av andre deler på alle kanter.

Fri plassering slipper den begrensningen og pakker tettere, men da må delene skjæres ut med noe som kan starte og stoppe hvor som helst: stikksag, overfres eller CNC.

Velger du fri plassering og har en sirkelsag, får du et skjema du ikke kan følge. Velger du giljotin, får du et skjema som kanskje bruker litt mer materiale, men som du faktisk klarer å kappe.

Detaljene som avgjør om målene stemmer

Kappbredde. Sagbladet fjerner materiale, typisk 3 mm på en sirkelsag. Over tjue kutt blir det flere centimeter. Feltet «kappbredde / svinn mellom deler» legger inn denne klaringen mellom delene, og uten den blir de siste delene på plata for små.

Margin. Avstand inn fra platekanten, for de tilfellene der ytterkanten er skadet fra transport eller ikke er helt rett.

Mønsterretning. Både plata og hver enkelt del kan låses til en retning. På plata velger du om mønsteret følger lengden eller bredden. På delen velger du «Uviktig», «↔ Bredde» eller «↕ Høyde». Deler merket «Uviktig» kan snus fritt og pakkes bedre; deler med retning låses. Det spiller ingen rolle på en skuffebunn, men på fronter som skal stå ved siden av hverandre er det forskjellen på et møbel som ser bevisst ut og ett som ser tilfeldig ut.

Det du får ut

Tre eksporter, alle som PNG, SVG eller PDF:

• Kappskjema. Én tegning per plate med delene inntegnet. Dette tar du med til sagen.
• Kappliste. Alle kutt som tabell, til avkryssing underveis.
• Etiketter. En lapp per del med navn og mål. Når tjue like brune biter ligger i en haug på gulvet, er dette mer verdt enn det høres ut som.

Prosjektet lagres i nettleseren, og kan i tillegg lagres til fil og åpnes igjen. Platelageret kan lagres for seg, så du slipper å legge inn de samme platene på nytt hver gang.

Hvorfor det finnes

Kappoptimalisering er standard i profesjonelle CAD- og produksjonsverktøy, men der koster den deg enten penger eller tid. Lisensene ligger fra noen tusen kroner i året og oppover, og de rimelige eller gratis alternativene har som regel en bratt læringskurve: du må sette deg inn i et helt CAD-program for å få ut ett kappskjema.

For den som bygger en bokhylle en gang i halvåret er begge deler en høy pris for én funksjon.

Kapptimal gjør bare denne ene tingen, den er gratis, den krever ingen konto, og den kjører i nettleseren uten installasjon. Prosjektene ligger lokalt hos deg.

Åpne Kapptimal og begynn planleggingen!
